Op-Amp : DETEKTOR INVERTING VREF = 0 >>>






1. Tujuan[Kembali]

  • Mengetahui apa detektor inverting dengan Vref = 0
  • Mengetahui rangkaian dari  detektor inverting dengan Vref = 0
  • Dapat mensimulasikan rangkaian detektor inverting dengan Vref = 0


2. Alat dan Bahan[Kembali]

ALAT

Instrumen


  • DC Voltmeter


DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter



  • OSILOSKOP


GAMBAR 6. OSILOSKOP



Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.




Generator

  • Power Supply

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.


  • Baterai




Spesifikasi dan Pinout Baterai

  • Input voltage: ac 100~240v / dc 10~30v
  • Output voltage: dc 1~35v
  • Max. Input current: dc 14a
  • Charging current: 0.1~10a
  • Discharging current: 0.1~1.0a
  • Balance current: 1.5a/cell max
  • Max. Discharging power: 15w
  • Max. Charging power: ac 100w / dc 250w
  • Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
  • Ukuran: 126x115x49mm
  • Berat: 460gr

BAHAN

·         RESISTOR



GAMBAR 1. RESISTOR

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika.Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=IR).

·         OP-AMP



GAMBAR 4. OP-AMP

Penguat operasional atau yang biasa disebut OP-AMP merupakan suatu jenis penguat elektronika dengan sambatan(coupling) arus searah yang memiliki faktor penguatan(gain) sangat besar dengan dua masukan dan satu keluaran.

·         GROUND


GAMBAR 5. GROUND

Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.



3. Dasar Teori[Kembali]

  A. Penguat operasional (Operational Amplifier) atau yang biasa disebut dengan Op-Amp, merupakan penguat elektronika yang banyak digunakan untuk membuat rangkaian detektor, komparator, penguataudio, video, pembangkit sinyal, multivibrator, filter, ADC, DAC, rangkaian penggerak dan berbagai macam rangkaian analoglainnya.

    Op-amp pada umumnya tersedia dalam bentuk rangkaian terpadu yang memiliki karakteristik mendekati karakteristik penguat operasional ideal tanpa perlu memperhatikan apa yang terdapat di dalamnya. Ada tiga karakteristik utama op-amp ideal, yaitu:

            1. Gain tak berhingga.

            2. Impedansi input tak berhingga.

            3. Impedansi output bernilai 0.

    Namun, dalam praktiknya Op-Amp memiliki Gain dan Impedansi input yang sangat besar namun bukan tak berhingga sehingga Impedansi output akan sangat kecil hingga mendekati nilai 0.


 Gambar 7. Simbol Op-Amp

    Dapat dilihat bahwa Op-Amp secara umum memiliki 4 pin, yaitu masukan inverting dengan tanda (-), masukan non-inverting dengan tanda (+), masukan tegangan positif dan tegangan negatif dan pin keluaran atau output. Dalam Op-Amp, terdapat dua perbudaan bagi tegangan yang diinputkan ke dalamnya. tegangan dapat dimasukan pada masukan inverting dan juga dapat dimasukkan pada msukan non-inverting. Pada masukan Inverting tegangan input akan menghasilkan output dengan beda fasa 180 derjat atau dapat dikatakan gelombang uotput akan terbalik dari gelombang input.

Rangkaian detektor inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi Vref = 0 Volt adalah seperti gambar 66.
Gambar 66 Rangkaian detektor inverting
Dengan menggunakan persamaan (1) maka Vi = V2 dan Vref = V1 sehingga bentuk gelombang tegangan output Vo () yang dihasilkan adalah seperti gambar 67.

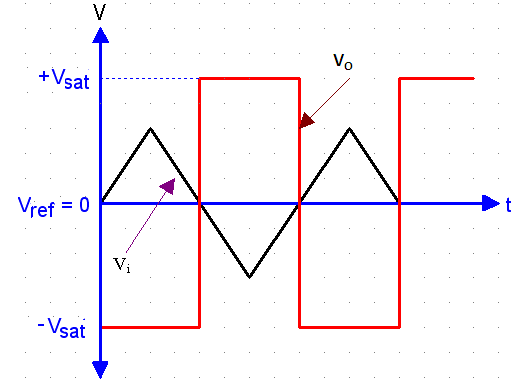

Gambar 67 Bentuk gelombang input dan gelombang output
Adapun kurva karakteristik Input-Ouput (I-O) adalah seperti gambar 68. Dengan Vi > 0 (artinya Vi > 65 µ Volt untuk rangkaian detektor dengan ±Vs = ±15 Volt) maka Vo = -Vsat dan sebaliknya bila Vi < 0 (artinya Vi < -65 µ Volt untuk rangkaian detektor dengan ±Vs = ±15 Volt) maka Vo = +Vsat.



Gambar 68 kurva karakteristik I-O

B. RESISTOR



GAMBAR . RESISTOR

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika.Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=IR).Cara menghitung nilai resistor dapat dilihat pada gambar2 dan gambar 3.




GAMBAR 2. WARNA GELANG RESISTOR






GAMBAR 3. CARA PENGHITUNGAN BESAR RESISTANSI RESISTOR
LANGKAH-LANGKAH :

·         MASUKKAN ANGKA LANGSUNG DARI KODE WARNA GELANG KE-1 (PERTAMA)

·         MASUKKAN ANGKA LANGSUNG DARI KODE WARNA GELANG KE-2

·         MASUKKAN JUMLAH NOL DARI KODE WARNA GELANG KE-3 ATAU PANGKATKAN ANGKA TERSEBUT DENGAN 10 (10N)

·         MERUPAKAN TOLERANSI DARI NILAI RESISTOR TERSEBUT

CONTOH :

GELANG KE 1 : COKLAT          = 1

GELANG KE 2 : HITAM           = 0

GELANG KE 3 : HIJAU            = 5 NOL DIBELAKANG ANGKA GELANG KE-2; ATAU KALIKAN 105

GELANG KE 4 : PERAK            = TOLERANSI 10%

·         MAKA NILAI RESISTOR TERSEBUT ADALAH 10 * 105 = 1.000.000 OHM ATAU 1 MOHM DENGAN TOLERANSI 10%.




4. Percobaan[Kembali]

  • Langkah Percobaan
  1. Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
  2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  3. Tepatkan posisi letak nya dengan gambar rangkaian
  4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
  5. Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja




Rangkaian Detektor Inverting Vref=0 dengan Oscilloscope

Grafik yang ditunjukkan pada materi 4. Op-Amp
  • Prinsip Kerja

    Rangkaian Detektor Inverting dengan Vref=0 , Pada input inverting dipasang Tegangan 4 Volt dan Frekuensi 1000 Hz , pada output diletakkan resistor dengan Resistansi 10.000 Ohm . Pada rangkaian dipasang Power supply sebesar 12 watt. Lalu disimulasikan dengan Oscilloscope , pada Oscilloscope terlihat apabila input nya lebih besar dari Vref=0 , maka output nya negatif(-) , dan apabila inputnya lebih kecil dari Vref=0 maka outputnya Positif(+)
