One Shot Multivibrator dengan Trigger Positif

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Download File

1. Tujuan [kembali]

         ·       Untuk memahami aplikasi Amplifier dan pembangkit sinyal

        ·       Untuk memahami rangkaian one shot multivibrator



2. Alat dan Bahan [kembali]

     2.1 ALAT

  ·    DC Voltmeter

        DC Voltmeter  merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

            ·    DC Amperemeter



                DC Amperemeter merupakan alat yang digunakan untuk mengukur besar arus pada suatu komponen. Cara pemakaiannya dengan memposisikan kaki2 Amperemeter secara seri dengan komponen yang akan diuji besar kuat arusnya.

     ·    Power Supply

          Berfungsi sebagai sumber daya bagi rangkaian.

    ·    Osiloskop

           Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.

       Spesifikasi:

        Pinout:

Keterangan:

2.2 KOMPONEN

       ·    Baterai

Baterai adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik.

Pinout dari baterai :

        ·    Resistor

            Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.

Rumus hukum ohm (V=IR)

Untuk mengetahui nilai resistansi dari suatu resistor, dapat dilihat dari tabel berikut:

        Cobtoh  lain cara membaca resistor  :

        Gelang ke 1 : Merah  = 2

        Gelang ke 2 : Merah  = 2

        Gelang ke 3 : Coklat  = 1 (angka 1 menjadi pangkat dari angka 10 = 10¹

        Gelang ke 4 : Emas    = Toleransi 5%

        Maka nilai resistor tersebut adalah 22 * 10¹= 220 Ohm dengan toleransi 5%



             ·    Ground





                  Ground adalah titik yang dianggap sebagai titik baliknya arus listrik atau beda potensialnya bernilai 0 (nol). Fungsi Ground adalah memberi perlidungan pada peggunaan peralatan listrik.

            ·    Dioda

             Dioda adalah komponen elektronik yang digunakan untuk melewatkan arus. Dioda hanya dapat melewatkan arus listrik dalam satu arah saja.

             ·    Kapasitor

                Kapasitor merupakan komponen elektronika yang terdiri dari dua konduktor. Dimana keduanya dipisahkan oleh dua penyekat yang disebut dengan keping. Sederhanannya fungsi utama kapasitor adalah untuk menyimpan energi listrik, namun masih banyak lagi fungsi-fungsi kapasitor yang harus kamu ketahui.

Cara menentukan:



Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF

Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.

Cara menghitung nilai kapasitor :

1. Masukan 2 angka pertama langsung untuk nilai kapasitor.

2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.

3. Satuan kapasitor dalam piko farad.

4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :

B = 0.10pF

C = 0.25pF

D = 0.5pF

E = 0.5%

F = 1%

G = 2%

H = 3%

J = 5%

K = 10%

M = 20%

Z = + 80% dan -20%

Pinout:





Spesifikasi:



1.         ·     Operational Amplifier (741)

            Operational Amplifier (741) berfungsi sebagai penguat dan pengindra sinyal masukkan, baik DC maupun AC, juga sebagai penguat differensiasi impedansi masukkan tinggi, penguat keluaran impedansi rendah.

            ·     Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.



3. Dasar Teori [kembali]

• One Shot Multivibrator dengan Trigger Positif

             Monostable Multivibrator atau Multivibrator Monostabil adalah jenis multivibrator yang memiliki keadaan stabil tunggal. Seperti namanya, MONO yang berart SATU ini menunjukkan satu keadaan stabil dan juga keadaan kuasi-stabil. Multivibrator Monostabil ini juga dikenal sebagai one-shot multivibrator (Multivibrator satu tembakan).

            Seperti yang ditunjukan pada gambar dibawah ini, dua transistor yaitu Q1 dan Q2 dihubungkan secara umpan balik satu sama lain. Kolektor transistor Q1 dihubungkan ke Basis transistor Q2 melalui kapasitor C1. Basis Q1 dihubungkan ke kolektor Q2 melalui resistor R2 dan kapasitor C. tegangan suplai DC –VBB diberikan ke basis transistor Q1 melalui resistor R3. Pulsa pemicu diberikan ke basis Q1 melalui kapasitor C2 untuk mengubah keadaannya. RL1 dan RL2 adalah resistor beban Q1 dan Q2.

Salah satu transistor, ketika masuk ke keadaan stabil, pulsa pemicu eksternal diberikan untuk mengubah keadaannya. Setelah mengubah keadaannya, transistor tetap dalam keadaan kuasi-stabil selama periode waktu tertentu yang ditentukan oleh nilai konstanta waktu RC dan kembali ke keadaan stabil sebelumnya.

Ketika rangkaian dinyalakan, Transistor Q1 akan berada dalam keadaan OFF sedangkan Q2 akan dalam keadaan ON,  Ini merupakan keadaan Stabil. Karena Q1 OFF, tegangan Kolektor akan menjadi VCC di titik A dan mengisi C1. Sebuah sinyal atau pulsa pemicu positif diberikan pada Basis Transistor Q1 yang mengubah transistor Q1 menjadi ON. Hal ini akan menurunkan tegangan Kolektor dan mematikan transistor Q2.

Kapasitor C1 akan mulai pengosongan pada titik waktu ini. Tegangan positif dari Kolektor Transistor Q2 akan diberikan ke transistor Q1 dan menjaga Q1 tetap dalam keadaan ON. Inilah disebut dengan keadaan kuasi-stabil. Transistor Q2 tetap dalam keadaan OFF hingga kapasitor C1 kosong sepenuhnya. Setelah ini, Transistor Q2 akan ON dengan tegangan yang diberikan melalui pelepasan tegangan kapasitor.

Sinyal Triger Dan Output Monostable Multivibrator :

• RESISTOR

GAMBAR . RESISTOR

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika.Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=IR).Cara menghitung nilai resistor dapat dilihat pada gambar2 dan gambar 3.

GAMBAR 2. WARNA GELANG RESISTOR





GAMBAR 3. CARA PENGHITUNGAN BESAR RESISTANSI RESISTOR
LANGKAH-LANGKAH :

·         MASUKKAN ANGKA LANGSUNG DARI KODE WARNA GELANG KE-1 (PERTAMA)

·         MASUKKAN ANGKA LANGSUNG DARI KODE WARNA GELANG KE-2

·         MASUKKAN JUMLAH NOL DARI KODE WARNA GELANG KE-3 ATAU PANGKATKAN ANGKA TERSEBUT DENGAN 10 (10N)

·         MERUPAKAN TOLERANSI DARI NILAI RESISTOR TERSEBUT

CONTOH :

GELANG KE 1 : COKLAT          = 1

GELANG KE 2 : HITAM           = 0

GELANG KE 3 : HIJAU            = 5 NOL DIBELAKANG ANGKA GELANG KE-2; ATAU KALIKAN 105

GELANG KE 4 : PERAK            = TOLERANSI 10%

·         MAKA NILAI RESISTOR TERSEBUT ADALAH 10 * 105 = 1.000.000 OHM ATAU 1 MOHM DENGAN TOLERANSI 10%.

• Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Amplifier Operasional:

Penguat Pembalik:

Istilah berikut digunakan dalam rumus dan persamaan untuk Penguatan Operasional.

·         R f  = Resistor umpan balik

·         R in  = Resistor Masukan

·         V in = Tegangan masukan

·         V keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Penguatan tegangan:

Gain loop dekat dari penguat pembalik diberikan oleh;

Tegangan Keluaran:

Tegangan keluaran tidak sefasa dengan tegangan masukan sehingga dikenal sebagai  penguat pembalik .

Penguat Penjumlahan:



Tegangan Keluaran:

Output umum dari rangkaian yang diberikan di atas adalah;

Jumlah Tegangan Input Amplifikasi Terbalik:

jika resistor inputnya sama, outputnya adalah jumlah tegangan input yang diskalakan terbalik,

Jika R 1  = R 2  = R 3  = R n  = R

Output yang Dijumlahkan:

Ketika semua resistor dalam rangkaian di atas sama, outputnya adalah jumlah terbalik dari tegangan input.

Jika R f  = R 1  = R 2  = R 3  = R n  = R;

V keluar  = – (V 1  + V 2  + V 3  +… + V n )

Penguat Non-Pembalik:

Istilah yang digunakan untuk rumus dan persamaan Penguat Non-Pembalik.

·         R f  = Resistor umpan balik

·         R = Resistor Tanah

·         V masuk = Tegangan masukan

·         V keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Keuntungan Penguat:

Gain total penguat non-pembalik adalah;

Tegangan Keluaran:

Tegangan output penguat non-pembalik sefasa dengan tegangan inputnya dan diberikan oleh;

Unity Gain Amplifier / Buffer / Pengikut Tegangan:

Jika resistor umpan balik dilepas yaitu R f  = 0, penguat non-pembalik akan menjadi pengikut / penyangga tegangan

Penguat Diferensial:

Istilah yang digunakan untuk rumus Penguat Diferensial.

·         R f  = Resistor umpan balik

·         R a  = Resistor Input Pembalik

·         R b  = Resistor Input Non Pembalik

·         R g  = Resistor Ground Non Pembalik

·         V a = Tegangan input pembalik

·         V b = Tegangan Input Non Pembalik

·         V keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Keluaran Umum:

tegangan keluaran dari rangkaian yang diberikan di atas adalah;

Keluaran Diferensial Berskala:

Jika resistor R f  = R g   & R a  = R b  , maka output akan diskalakan perbedaan dari tegangan input;

Perbedaan Penguatan Persatuan:

Jika semua resistor yang digunakan dalam rangkaian adalah sama yaitu R a  = R b  = R f  = R g  = R, penguat akan memberikan output yang merupakan selisih tegangan input;

V keluar  = V b  – V a

Penguat Pembeda



Penguat Operasional jenis ini memberikan tegangan output yang berbanding lurus dengan perubahan tegangan input. Tegangan keluaran diberikan oleh;

Input gelombang segitiga => Output gelombang persegi panjang

Input gelombang sinus => Output gelombang kosinus

Penguat Integrator



Penguat ini memberikan tegangan keluaran yang merupakan bagian integral dari tegangan masukan.

• Kapasitor

Gambar Simbol Kapasitor

Setiap perangkat elektronika memiliki simbol sebagai lambang. Demikian pula dengan rangkaian kapasitor. Pada simbol kapasitor dibuat dengan tampilan yang nyaris sama.

Namun terdapat pula perbedaan yang terletak pada beberapa titik yang bertujuan untuk membedakan jenisnya.

Simbol kapasitor dibedakan menjadi dua, yaitu:

• Simbol kapasitor standar Eropa.
• Simbol kapasitor standar Amerika.

Anda dapat melihat contoh simbol-simbol kapasitor seperti dibawah ini:

Dari gambar diatas dapat disimpulkan bahwa simbol kapasitor standar Eropa dilambangkan dengan dua segi empat yang dibuat sejajar. Sedangkan untuk simbol kapasitor standar Amerika, mereka menggunakan dua garis yang disejajarkan secara vertikal. Secara sekilas, simbol kapasitor dari kedua jenis diatas terlihat mirip. Perbedaannya hanya terletak pada beberapa bagian. Berikut ini penjabarannya.

• Adanya kutub positif untuk kapasitor bipolar.
• Perbedaan letak ujung panah untuk kapasitor variabel (trimmer).
• Terdapat perbedaan bentuk fisik dan cara mengubah kapasitas pada kapasitor trimmer dengan varco biasa.

Macam-Macam Rangkaian Kapasitor

Untuk mendapatkan nilai tertentu pada kapasitor, hal tersebut bisa didapatkan dengan cara merangkai beberapa buah kapasitor sesuai kebutuhan.

Rangkaian untuk kapasitor pada umumnya sama dengan rangkaian listrik yang dapat dibedakan menjadi tiga, yakni rangkaian kapasitor seri, paralel dan juga gabungan. Simak penjelasannya berikut ini:

-Rangkaian Kapasitor Seri

Rangkaian kapasitor seri merupakan rangkaian yang dibuat dengan cara menyambungkan kaki-kaki kapasitor dalam satu garis lurus. Pada rangkaian seri, ketika Anda ingin mencari hambatan. Maka hambatan totalnya cukup dijumlahkan saja.

Untuk mendapatkan hasil penghitungannya, Anda dapat menggunakan rumus kapasitor seri, yakni adalah:

-Rangkaian Kapasitor Paralel

Rangkaian kapasitor paralel merupakan rangkaian yang terdiri dari 2 buah atau lebih kapasitor yang disusun dengan bentuk paralel atau berderet.

Untuk jenis kapasitor paralel, susunan rangkaian paralel dapat Anda lihat pada gambar berikut ini:

Untuk penghitungan nilai kapasitas rangkaian paralel pada kapasitor, Anda dapat menggunakan rumus kapasitor paralel, yaitu:

- Kapasitor Gabungan

Rangkaian gabungan merupakan rangkaian kapasitor yang terdiri dari perpaduan antara seri dan paralel.

Untuk menghitung nilai kapasitas dari rangkaian gabungan, Anda dapat menghitung dengan menggunakan rumus kapasitor gabungan di atas, yakni dengan menghitung masing-masing rangkaian, antara seri dan paralel kemudian menjumlahkannya.

4. Percobaan [kembali]

• Prosedur percobaan

1. Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
3. Tepatkan posisi letak nya dengan gambar rangkaian
4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
5. Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja

• Rangkaian One shot multivibrator dengan trigger positif

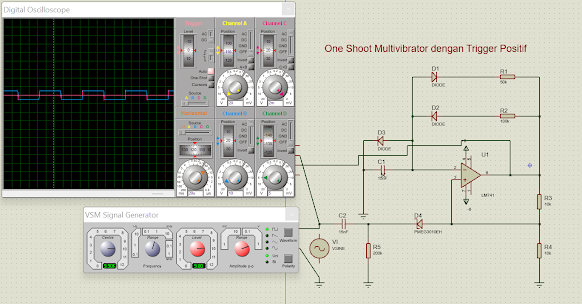

Rangkaian One Shot Multivibrator dengan Trigger Positif dengan Oscilloscope

• Prinsip Kerja

    Rangkaian One Shoot Multivibrator diberi Trigger(Vi)  bernilai positif. Ketika diberi trigger  besarnya Vip =2 (–VLT) (supaya bekerja baik) maka VO berubah dari +Vsat menjadi –Vsat sehingga C discharge atau arus discharge dari kapasitor C melalui D1 dan R4 ke output op-amp VO = - Vsat, sehingga VLT=R2.(-V SAT)/(R1+R2).

     Pada input non inverting akan berharga minus dari penjumlahan tegangan Vip = 2 (–VLT) dengan VUT maka dihasilkan harga sama dengan VLT sehingga bila dibandingkan dengan input inverting sebesar Vd akan membuat output VO berubah dari +Vsat menjadi –Vsat dan Vref berubah menjadi sebesar VLT. Kapasitor C mengalami discharge sampai VC  VLT maka tegangan output VO berubah dari -Vsat menjadi +Vsat dan Vref berubah menjadi sebesar VUT

• Video Simulasi

5. Download File [kembali]

• Download Rangkaian One Shot Multivibrator dengan Trigger Positif: Klik disini

• Datasheet resistor disini

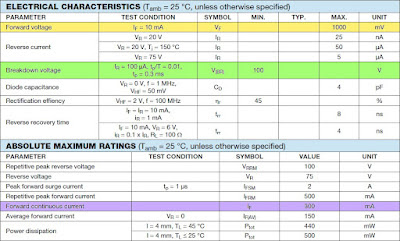

• Datasheet dioda disini
