Tugas Pendahuluan 1 M1



Percobaan 1 Kondisi 7

 1. Kondisi[Kembali]

Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED MERAH atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]



3. Video Simulasi [Kembali]





4. Prinsip Kerja [Kembali]



   Rangkaian pada percobaan 1 kondisi 11 terdiri atas 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED MERAH atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.. Apabila switch SPDT terhubung dengan sumber Vcc maka akan berlogika 1 dan apabila switch SPDT terhubung dengan Ground maka akan berlogika 0.

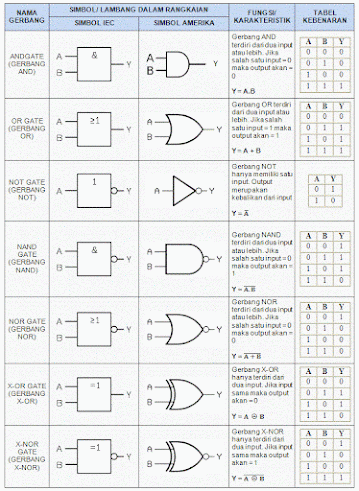

    Sesuai dengan tabel kebenaran gerbang logika diatas, pada gerbang NAND akan berlogika satu jika terdapat input bernilai 1. Pada gerbang NOR akan berlogika 0 ketika terdapat input bernilai 1. Pada gerbang XOR akan berlogika 1 jika nilai dari kedua input berlainan dan akan berlogika 0 ketika nilai dari kedua input sama. Pada gerbang XNOR akan berlogika 1 ketika nilai dari input sama dan akan berlogika 0 ketika nilai input berlainan.

    Saat ketika semua saklar terhubung ke Vcc, output gerbang NAND pertama dan kedua akan berlogika 0 karena semua inputan di masing kaki input yang berlogika 1. Kemudian output kedua gerbang NOR akan berlogika 1 karena semua inputan di masing kaki input yang berlogika 0. Selanjutnya output gerbang XOR akan berlogika 0 sebab kedua inputan berlogika 1 dan output gerbang XNOR akan berlogika 1 dikarenakan kedua inputnya memiliki nilai yang sama, sehingga ada arus mengalir ke LED MERAH dan LED MERAH akan menyala.
